火災警報盤、施設の設備、工場や倉庫、マンションなどで設置されている警報盤の接点信号(無電圧a接点信号)を、無線で離れた場所から監視する事ができます。



無線送信機に接点信号が入力されると電波で自動転送、電波を受けた受信機から接点信号出力や警報アラーム出力を行います。見通し100〜300mまで転送可能です。



4グループまで設定できます。※同一エリア内で混信しないように設定出来ます。





接点信号を入力された無線発信機は特定小電力無線で離れた受信機へ自動通報を行います。
警報盤、計測機の24時間無人監視。低予算の無線監視通報システムを使って販売現場、製造現場、運送などの機械異常の無人監視。
保守作業員の人員の合理化、少数化、仕事の手間や労働力をはぶきます。





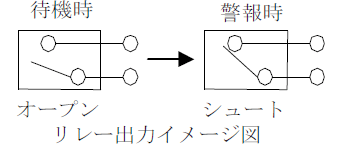

各種設備装置、警報盤の無線発信機を接続します。接続するには無電圧a接点出力端子が必要になります。

特定小電力無線発信機

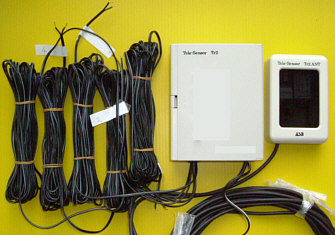

接点監視用無線送信機
無電圧a接点信号入力用の端子台を内蔵しています。
標準タイプ:接点信号1点
2〜8点の複数接点を監視する送信機も製作できます。

特定小電力無線。見通し100〜300m

特定小電力無線受信機
発信器からの電波を受けると無電圧a接点信号出力を行います。受信機にはブザーやパトランプをつないで警報アラーム音を発することもできます。



日本製の商品です。日本国内の工場で組み立て開発が行われている商品です。

  • 本システムは受注生産品です。以下のような仕様のご相談を承ります。下記の送信欄からお気軽にお問い合わせください。
  • 送信機、受信機の電源の仕様:AC100V、AC200V、ソーラー方式、充電バッテリ方式など。
  • 屋外設置をご希望の場合は防雨ケース仕様での組み立てのご相談を承ります。

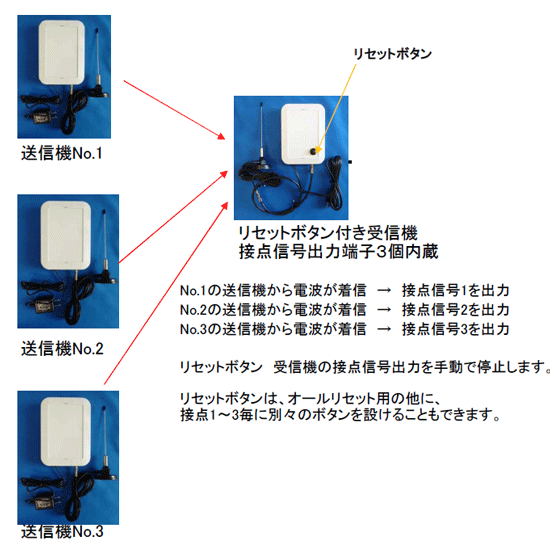

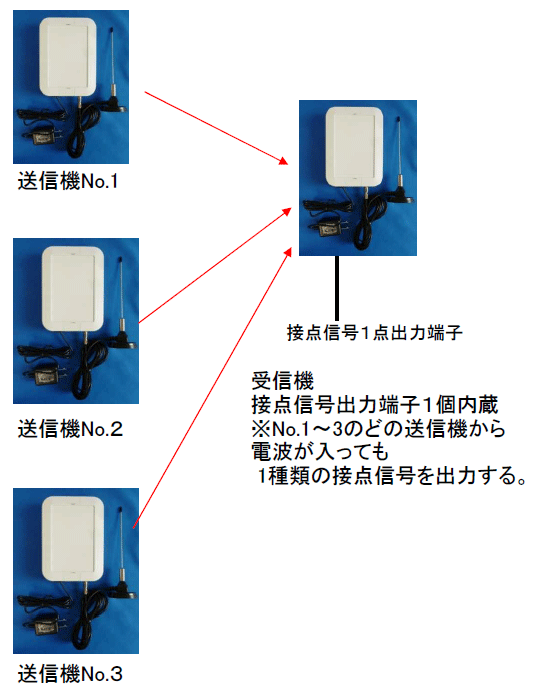

  • 送信部分、受信部分とも複数台の機器構成のご相談を承ります。
  • お見積もりのご依頼は無料にて承っております。
  • 事前の現地での通信テストのご相談。
  • 本製品は日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。
  • 取り付け工事は簡単です。移転の際の移設も簡単です。





途中に壁などの電波を遮る障害物のある場合
送信機、受信機に付属の独立ロッドアンテナを使って電波を送受信しやすい環境を作ることができます。

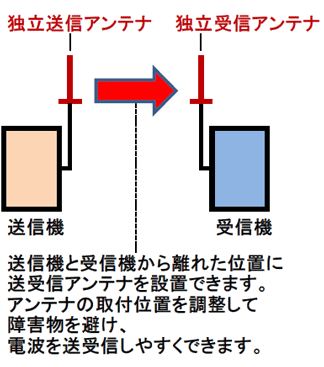

独立送受信アンテナ
送信機と受信機の間に障害物がある場合は、送信機受信機から独立したアンテナを使って電波を送受信出来る環境にする事もできます。

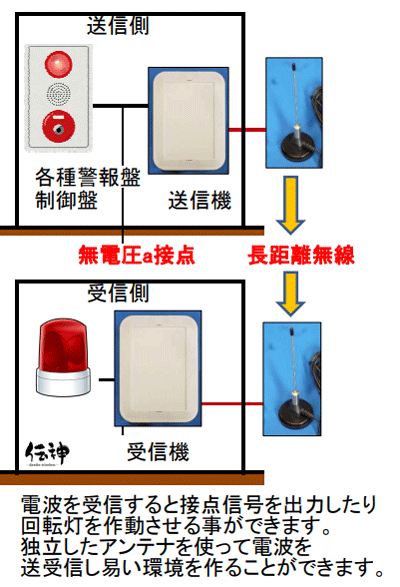

外部送信アンテナを使って障害物を避けたイメージ図。
アンテナどおしが見通しの利く状態にします。

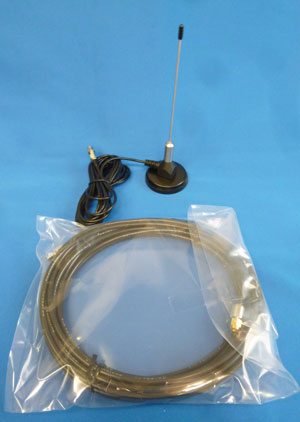

独立アンテナとアンテナ延長ケーブル
独立アンテナとアンテナ延長ケーブル。
独立アンテナを繋ぐケーブルは最長10mまで延長できます。





商品概要

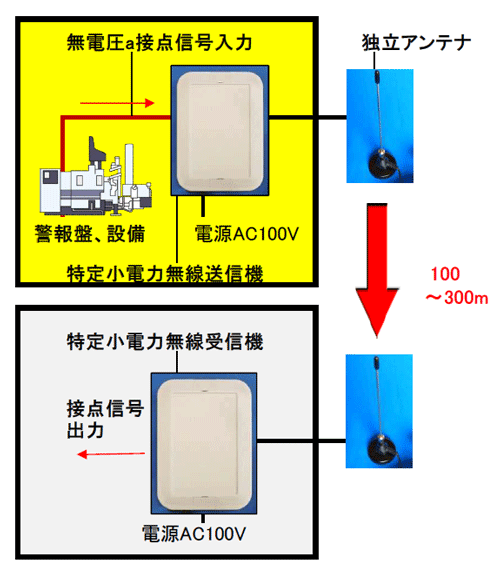

監視物件側に既設の各種警報機の無電圧リレーa接点に遠隔送信機を接続します。 接点信号を感知した送信機は、離れた遠隔受信機へ特定小電力無線で通報します。 最大見通し300m先まで通報が可能です。

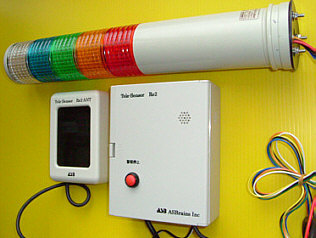

受信機には、各種回転灯(アロー製、パトライト社製など)やサイレンなどを接続して利用することもできます。



送信機、受信機とも電源はAC100V(家庭用電源)です。
※太陽電池駆動、単相AC200V駆動に改造して納品した納品実績もございます。

送信機と受信機の動作

1.送信機の内部端子台に接点信号が入力されると電波を連続送信します。



2.特定小電力無線受信機は電波の着信を確認すると、内部の端子台から接点信号出力を行います。



3.送信機への信号の入力が停止すると電波発信は止まります。同時に受信機の接点信号出力も停止します。





独立したアンテナを使って電波を送受信しやすい位置関係を作り出すことができます。
工場などで金属製の大型機械や商品、棚などの配置で送信機側から受信機側が見えにくく電波が通りにくい場合。
壁や大型機械など金属の部材は電波を遮ります。外部アンテナを使って送受信しやすくします。
壁や大型機械など金属の部材は電波を遮ります。外部アンテナを使って送受信しやすくします。
送信機本体と受信機本体は手の届きやすい高さに設置。

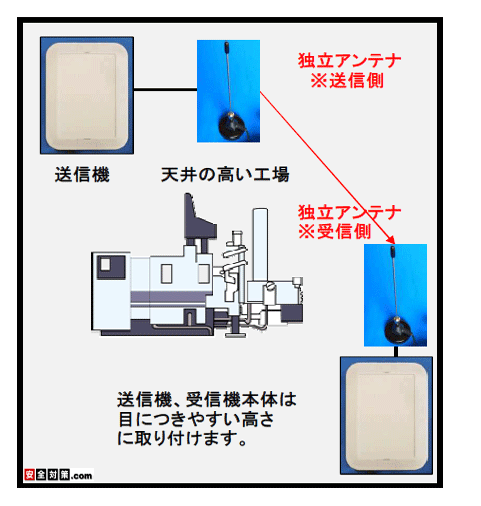

送信機の独立送信アンテナ、受信機の独立受信アンテナをそれぞれ天井付近の高い位置に設置して
アンテナとアンテナ同士が見通しの利く状態に設置出来ると電波は遠くまで送受信しやすくなります。天井の高い大きな工場や倉庫、大型店舗、大型ホールなどの場合。





同一の建屋内で建物の壁が挟む場合。
送信機の独立送信アンテナ、受信機の独立受信アンテナを、それぞれ廊下や通路などの繋がった空間に有線ケーブルで引き出して廊下などの長く繋がった空間を利用して送信側アンテナと受信側アンテナが見通しの利く状態に出来ると電波は遠くまで届くようになります。

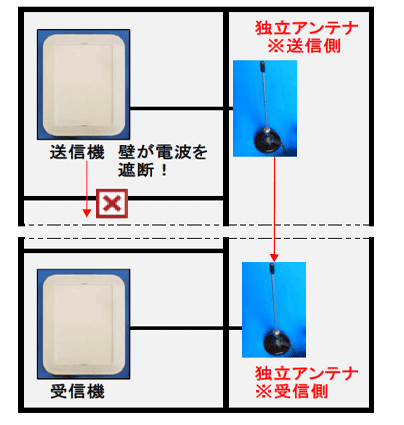

建物の壁に電波を遮られて、送信機の電波が受信機に直接届かない例。
送信機の独立送信アンテナ、受信機の独立受信アンテナを、それぞれ廊下や通路などの繋がった空間に有線ケーブルで引き出して
廊下などの長く繋がった空間を利用して送信側アンテナと受信側アンテナが見通しの利く状態に出来ると電波は遠くまで届くようになります。
※廊下が曲がっていたり、階差があったりするなど建物の環境により通信距離は変わります。





別々の建物同士で設備異常を無線で自動通報する導入例のイメージ図。
独立した外部送信アンテナユニット、外部受信アンテナユニットをお互いの建物から見える外壁に取り付けます。
送信機、受信機本体は互いの建屋内に設置します。
独立した外部送信アンテナユニット、外部受信アンテナユニットをお互いの建物から見える外壁に取り付けます。
アンテナユニットのみを独立させて、お互いに送受信しやすい位置(お互いに見える位置)まで延長して取り付けます。アンテナは防雨構造(屋外設置可能)することができます。







用途

各種警報機の24時間異常監視、製造業、工場内の作業機械などの設備の運営効率の向上、無人化、省力化、生産性向上,無駄ロスを排除,ミスの防止と迅速なトラブル対応にお役に立てます。



工場、倉庫、大型ホール、野球場、テストコース、研究施設、市場、港湾施設、鉄道施設、役所、自衛隊、移動する工事現場など様々な場所でご利用いただいております。



低予算の無線監視通報システムを使って販売現場、製造現場、運送などの機械異常の無人監視や保守作業員の人員の合理化、少数化、仕事の手間や労働力をはぶきます。



受注生産品ですので、屋内での使用、屋外での使用などご要望に応じて仕様のご相談をさせていただいております。







生産ラインの異常を遠隔監視。工場内の設備の警報装置から接点信号を拾って離れた場所へ緊急通報します。
生産ラインの異常を遠隔監視。工場内の設備の警報装置から接点信号を拾って離れた場所へ緊急通報します。



河川の水位の異常。水位計の警報盤からの異常信号を無線送信機で拾って通報します。
河川の水位の異常。水位計の警報盤からの異常信号を無線送信機で拾って通報します。



火災報知器の火災感知の異常監視。報知器から接点信号を受けて無線通報。離れた事務所や出直室に自動通報を行います。
火災報知器の火災感知の異常監視。報知器から接点信号を受けて無線通報。離れた事務所や出直室に自動通報を行います。
